Descripción del sistema
El sistema de protección de maquinaria Aturvite® protege a las personas en las proximidades de maquinaria con riesgo de accidente. La tecnología que incorpora permite la detección de personas en zonas delimitadas con un alto nivel de precisión.
Mediante su sistema de activación a 125 kHz y emisión por radiofrecuencia a 868 MHz., permite definir zonas de seguridad.
En caso de invadirse la zona de seguridad o de riesgo de accidente el sistema detiene la máquina evitando que el suceso sea de mayor gravedad.
Componentes del sistema

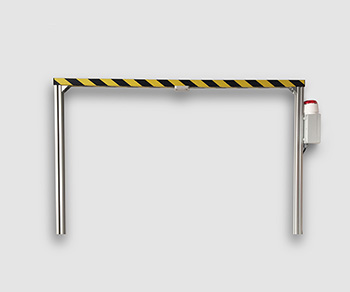

Arco de seguridad
Estructura situada sobre la cinta transportadora.
Soporta los siguientes elementos:
- Excitador.
- Verificador.
- Avisador acústico y luminoso.
Ajustable para optimizar la zona de seguridad generada por el excitador. Fácil instalación.

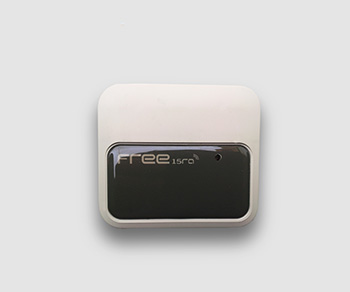

Excitador
Antena de seguridad que genera un campo de acción a su alrededor.
Se ubica en las zonas de la máquina a proteger.
Radio de acción 1.5, 3 ó 5 m.
125 kHz.
IP66.

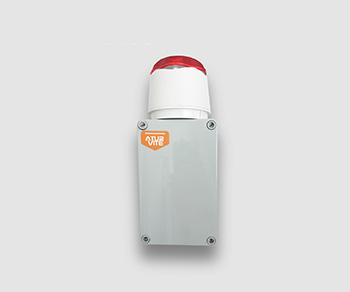

Verificador
Comprueba el correcto funcionamiento de la antena excitadora.
En caso de detectar una anomalía envía una alerta a la central de gestión.

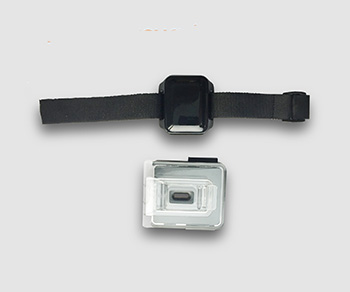

Tag de usuario
Permite la identificación del portador en las zonas peligrosas definidas con gran precisión.
Portado por los operarios que trabajan en las inmediaciones de la máquina y todo aquel que eventualmente se pueda aproximar.
Formatos: petaca y pulsera.

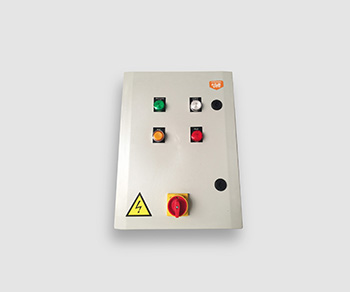

Centro de control
Gestiona el funcionamiento del sistema e interactúa con la máquina a proteger.
Funciones: Autorización de arranque, comprobación del funcionamiento del excitador, test de tags de usuario, generación señales aviso y alarma, detención de máquina en caso de accidente.

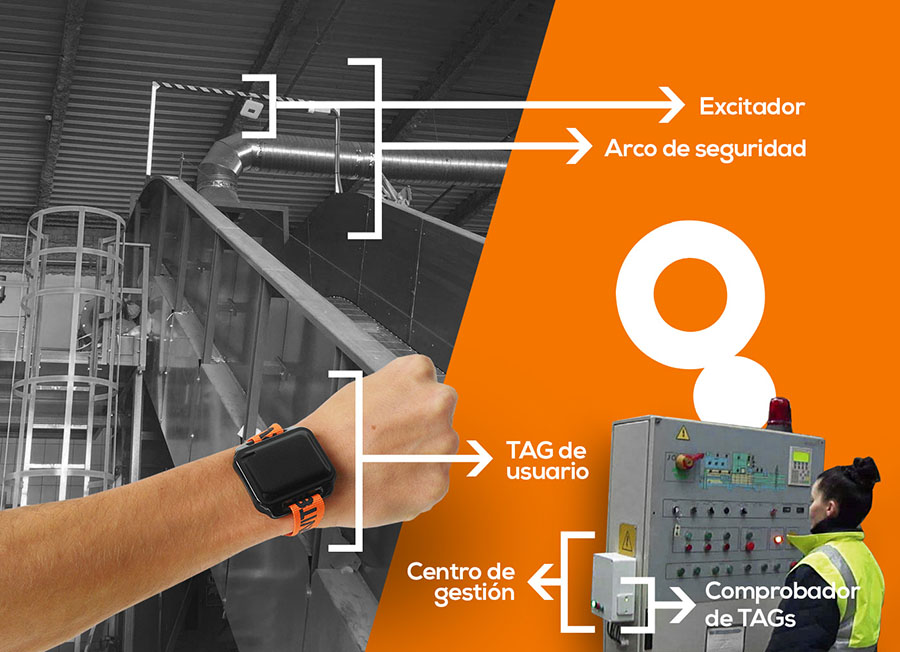

Funcionamiento del conjunto
El excitador ubicado en la máquina o zona a proteger genera una zona de seguridad.
Cuando una persona entra en la zona restringida, su TAG detecta el campo generado por el excitador y envía una señal por radiofrecuencia.
La central de gestión recibe la señal y realiza las siguientes acciones:
- Parada de la máquina.
- Activación de un avisador acústico-luminoso.
Una vez restaurada la situación, al rearmar la central se restablece el funcionamiento normal de la máquina.En caso de coexistir diversas máquinas en un mismo espacio, éstas pueden gestionarse individualmente de manera que el sistema de seguridad de ellas sea independiente y no se interfieran.
El estado de operatividad de los TAGs de usuario se verifica mediante un excitador de testeo situado en la misma central o donde se estime oportuno (ej. acceso a la zona de trabajo).
Funciones de seguridad
- Cada vez que se pretende arrancar la máquina el sistema efectúa un auto-testeo.
- Se precisa de una persona con un TAG de usuario para poder arrancar la máquina.
- Temporizador de armado del sistema y arranque de máquina.
- Comprobación periódica de la operatividad del excitador de seguridad.
- En caso de parada por detección de persona dentro de la zona de seguridad, el sistema impide arrancar de nuevo hasta que ésta salga de la zona de peligro aunque la alarma haya sido restaurada. Esto evita que alguien pueda arrancar la máquina al desconocer la presencia de una persona en su interior.
